Popis

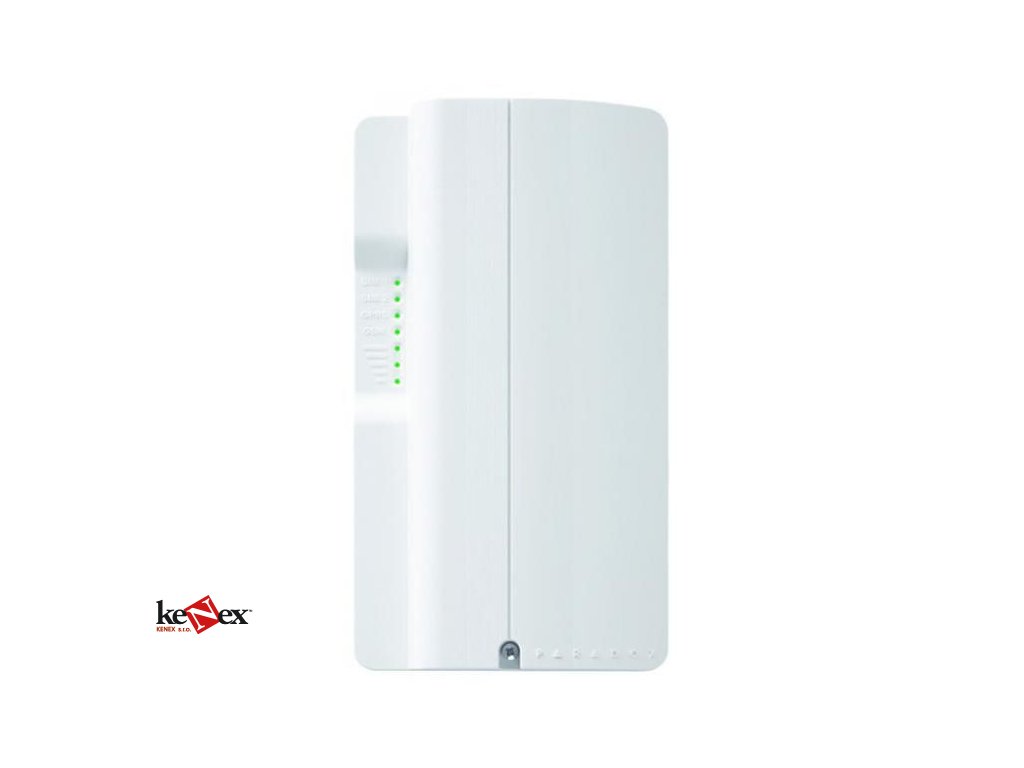

PCS250 Komunikační modul - GSM 2G brána
Komunikační GSM/GPRS modul PCS250 neboli GSM brána, poskytuje PZTS ústřednám Paradox možnost bezdrátové komunikace, přenos systémových událostí na mobilní telefon prostřednictvím 2G a na monitorovací pult centrální ochrany (PCO).
Vlastnosti:
- Přenos událostí na PCO IPR512 nebo IPRS7 přes GPRS nebo GSM
- 128-bit (MDS) and 256-bit (AES) encryption (GPRS mode)
- podporuje SIMkarty CZ operátorů
- Přenos zpráv prostřednictvím textových SMS zpráv až na (MG/SP 8/ EVO 16 telefonních čísel)
- Firmware upgrade přímým spojením převodníkem 307USB RS232
- Koncový uživatel může jednoduše zastřežit i odstežit systém zasláním textové SMS zprávy na SIMkartu modulu PCS250(G)
- Volá před-nahrané hlasové zprávy o poplachu až na 8 tel. čísel pomocí hlasového modul VDMP3 - GSM režim, modul se vkládá jen do PCS250
- 128-bit (MD5) a 256-bit (AES) šifrování - GPRS režim
- Zvětšení vzdálenosti mezi modulem PCS250 a ústřednou lze pomocí převodníku CVT485 na stranu ústředny EBUS/J3 - pouze GSM režim, max.100m.
- Podporuje sw Babyware 5.4.x a vyšší
- Podporuje mobilní aplikaci Insite Gold

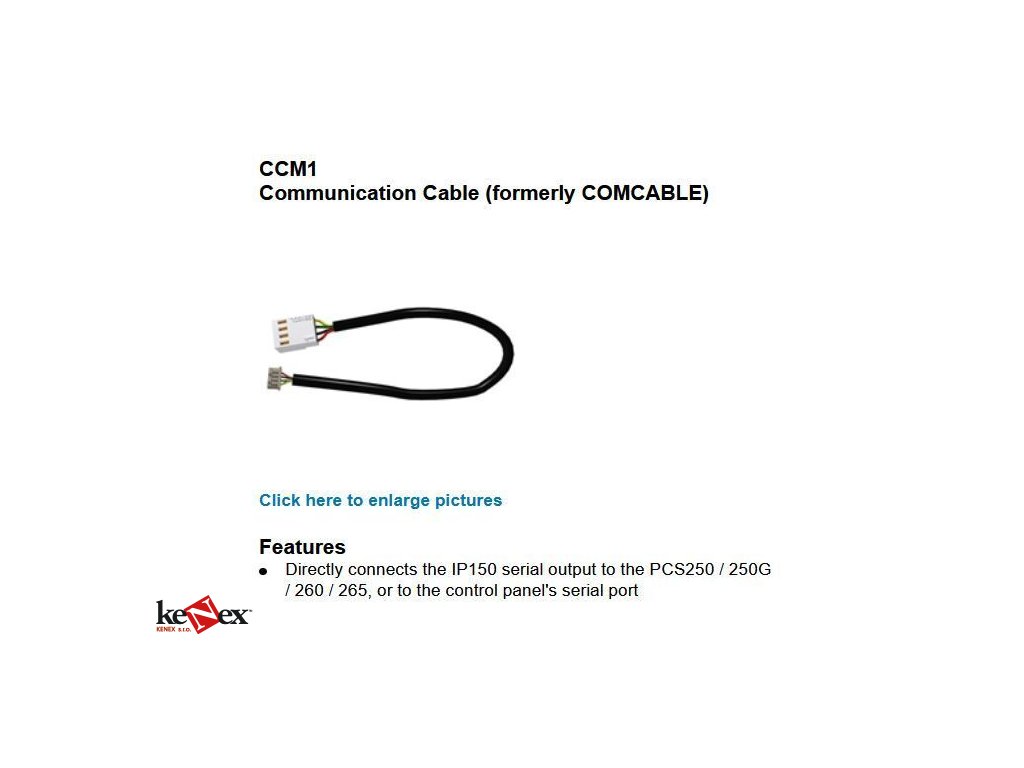

- Při připojení na modul IP150+ je potřeba propojovací kabel 0,5m COMCABLE CCM1
- Příjem signálu lze jednoduše zvýšit externí anténou např: "SMS-VT11 anténa samolepící"
- Příjem signálu lze jednoduše zvýšit i výměnou SIMkarty silnějšího operátora v lokalitě
- Podporuje spojení přes SWAN server rychlostí už pouze 2G
- neobsahuje záložní baterii, je zálohován ústřednou
- Zdířka ústředny J3 (EBUS) SMS/Volání nebo SERIAL GPRS/DATA
- Nepodporuje už CALL Back SMS pro připojení do Winload a Babyware
- Podporuje hlasový telefoní volač VDMP3 přes EBUS/J3 ale v ten moment nejdou GPRS/DATA a SWAN
- Verze FW 3.0 nepodporuje EBUS připojení a VDMP3 modul ( starý FW s podporou EBUS a VDMP3 je 2.13 )
- Sekce (3071..) změna telefoního čísla PCO 1..
- (Master)+(0)+(STAY) kontrolní test na PCO.
- Zjišťovací SMS stavu: "Padmin.status" při síle signálu pod (15) bodů doporučujeme externí anténu
(Master)+(0)+(STAY) kontrolní test na PCO.
Link registrace do speciálního Instalačního menu Insite Gold: https://www.paradox.com/Login/Default.asp
K 31.3.2021 Vodafone ukončuje jejich datovou 3G síť, která se nahrazuje technologií 4G/LTE. Ostatní operátoři pravděpodobně vypnou 3G síť do konce tohoto roku 2021. I po vypnutí 3G sítě operátora je rychlost na PCO stále dostatečná.
Modul PCS250 poběží pak jen na GPRS 2G síti s rychlostí (až max. 236 kb/s). Pokud SIM-karta je starší (cca.5let) a přestane fungovat, doporučujeme její výměnu u Vašeho GSM operátora.
Pokud zamrzne aplikace Insite Gold a SWAN nebo se nemůžete připojit pomocí PCS bran napište příkazovou SMS na číslo vložené simkarty: Padmin.RESET a pak Padmin.STATUS
Technické parametry:
| Kompatibilita | Ústředna EVOHD V1.11 a výšší Ústředny EVO48 a EVO192 V2.02 a výšší Klávesnice K641 a K641R V1.51 nebo vyšší Ústředny SP V3.42 s klávesnicí K32LCD V1.22 Ústředny E55 V3.0 (názvy se programují přes Winload) Ústředny E65 V2.1 (názvy se programují přes Winload) Ústředny MG V4.0 nebo vyšší s K32LCD klávesnice V1.22 nebo vyšší |
| Výstupní výkon | Class 4 (2W) @ 850 / 900 MHz |
| Class 2 (1W) @ 1800 / 1900 MHz | |
| Šíka pásma | 70 / 80 / 140 / 170 MHz |
| Automatická detekce pásma | |
| Antenna | Zisk 3dBi, impedance 50 Ohm, příkon 2W max. |
| Napájení | 12Vdc (z ustředny nebo samostatného zdroje) |
| Odběr | 80 mA, max. 600 mA při GPRS / GSM přenosu |
| Rozměry | 171x96x44mm |
| Provozní teplota | 0 to 50°C (32 to 122°F) |
| Kódování | 128-bit (MD5 a RC4) nebo 256-bit (AES) |
| SMS protokol | 8-bit (IRA: ITU-T.50) nebo 16-bit (UCS2 ISO/IEC10646) |
Prezentaní video:
Formát SMS textové zprávy
Zastřežení C1234.ARM.A1
Odstřežení C1234.OFF.A1
P[heslo].A.[IP adresa].P[port] Použití při GPRS vzdáleném přístupu z PC ( Winload,
P[heslo].IP.[tel. číslo vašeho mobilu] Použít k získání IP adresy PCS250
P[heslo].RESET Použít pro reset modulu PCS250
P[heslo].BWS.ON Použít pro nastavení úsporného módu při vysílání
P[heslo].BWS.OFF Použít pro vypnutí úsporného módu při vysílání
P[heslo].VOLOUT.[GSM hlasitost výstupu]
Padmin.STATUS
P[heslo].APN1.NAME.[název APN bodu] Programování názvu APN na SIM kartě 1
P[heslo].APN1.USER.[jméno APN] Programování APN jména na SIM kartě 1
P[heslo].APN1.PSW.[heslo APN] Programování APN hesla na SIM kartě 1
P[heslo].APN1.CLEAR Smazání názvu APN na SIM kartě 1
P[heslo].VAPN1.[tel. číslo vašeho mobilu ] Zjištění informací k APN na SIM kartě 1
P[heslo].APN2.NAME.[název APN bodu] Programování názvu APN na SIM kartě 2
P[heslo].APN2.USER.[jméno APN] Programování APN jména na SIM kartě 2
P[heslo].APN2.PSW.[heslo APN] Programování APN hesla na SIM kartě 2
P[heslo].APN2.CLEAR Smazání názvu APN na SIM kartě 2
P[heslo].VAPN2.[tel. číslo vašeho mobilu ] Zjištění informací k APN na SIM kartě 2
P[heslo].REPORT.GPRS.SMS.OFF Vypne GPRS (přenos, software komunikaci) a vypne posílání
SMS, ale SMS příkazy(nastavení, získat IP) jsou stále funkční
P[heslo].REPORT.GPRS.SMS.ON Povolí GPRS (přenos, software komunikaci) a povolí posílání
SMS.
[heslo] – je GPRS instalační heslo u ústředen EVO sekce [3013] u ústředen SP/MG sekce [927], tovární
hodnota tohoto hesla je admin.
