Popis

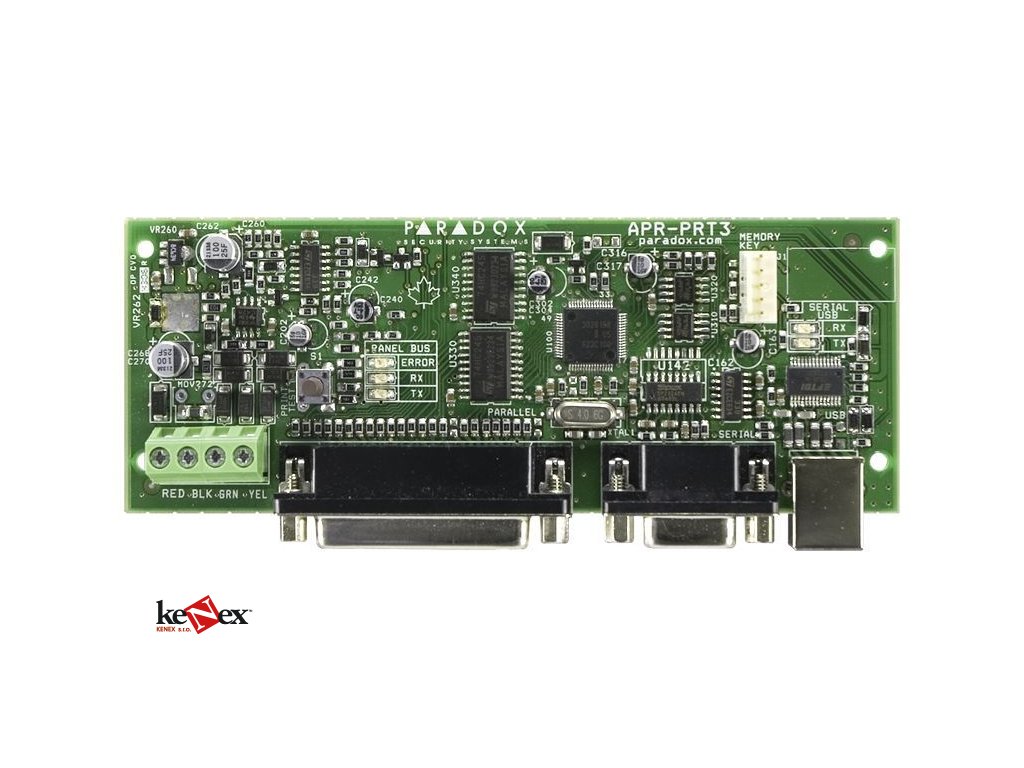

Komunikacni modul APR-PRT3
Komunikační modul APR-PRT3 slouží k propojení s domácí automatizací nebo manuálnímu tisku událostí v systému. Modul je použit jako interface mezi Vaším zabezpečovacím systém a systémy domácí automatizace, modul podporuje komunikační protokoly ASCII a C-BUS. Tato funkce modulu umožňuje využívat ústředny DIGIPLEX EVO k integraci do jiných nadstavbových a SW systémů a zároveň spolupracovat s dalšími technologiemi v objektu, např. EPS, CCTV, docházkové systémy a podobně. Nedochází k žádnému zvýšení zranitelnosti ústředny, zůstává zachována integrita a uzavřenost EZS jako celku. Podpora domácí automatizace je možná s ústřednami EVO192 a EVOHD.
Pro vstup / výstup dat z modulu PRT3 slouží sériový port. Nastavení tohoto portu se provádí na sekci [016]. S modulem je možné oboustranně komunikovat. Tímto způsobem je možné systém DIGIPLEX EVO ovládat, zachytávat události nebo si příkazem zjistit stav. Je možné komunikovat ve dvou protokolech ASCII a Clipsal C-BUS.
V režimu integrace pracuje sériový a USB port. Na tyto porty jsou posílány ASCI znaky a je možné zpětně zasíláním ASCI znaků přes modul APR-PRT3 ústřednu ovládat. Funkci sériového portu je možné vyzkoušet v programu HyperTerminál. Režim integrace je přímo určen pro další programátorskou práci a začlenění ústředny PZTS do nadřazených systémů nebo pro provázání s dalšími systémy domácí automatizace.
Vlastnosti:
- Možnost upgrade firmware modulu pomocí CONV4USB připojit na sběrnici BUS
- Podpora ASCII/C-BUS protokolu
- Podpora systému domácí automatizace.
- 16 virtuálních vstupů spínaných v systému EVO na základě akcí přijatých z jiných systémů pomocí ASCII nebo C-BUS protokolu
- 30 virtuálních PGM spínaných na základě událostí systému EVO pro výstup pomocí protokolů ASCII nebo C-BUS do ostatních systémů
- USB port pro spojení s PC - jednocestná výstupní komunikace. Modul posílá pouze odpovědi na požadavky stavu systému.
- Poskytuje propojení mezi systémem EVO / PC a dalšími systémy domácí automatizace
- Automatický / manuální tisk událostí zón / podsystémů pomocí tiskárny nebo PC
- Paralelní nebo sériový port pro zapojení tiskárny
- Přiřazení jednoho nebo více podsystémů
- Podporuje sw Babyware
- Paměť na 2048 událostí
- USB a RS232 port pro připojení PC nebo domácí automatizace
Technické parametry:
| Napájecí napětí | 9 - 16 V dc |
| Proudový odběr | max 60 mA |
| Rychlosti sériového portu | 2400, 9600, 19200 nebo 5700 bps |
| Paralelní port | tiskárna s minimálně 80 sloupci |
| Kompatibilita | EVO-192, EVO-HD |
